Şalt ve Koruma

Şalt ve Koruma ürünleri hakkında

Şalt ve koruma grubu, hattı aşırı akıma ve kısa devreye karşı kesen cihazlardan oluşur: otomatik sigortalar, kompakt güç şalterleri ve motor koruma şalterleri. Ayırt edici değerler anma akımı, kesme kapasitesi (kA) ve kutup sayısıdır; motor korumada buna ayar aralığı eklenir.

Karsen Shop kataloğunda bu başlık altında 1.301 ürün, 9 kategori ve 5 marka bulunuyor. Fiyatlar üretici liste fiyatı üzerinden KDV hariç gösterilir; firma girişi yapıldığında bayi iskontosu sepette uygulanır.

Şalt ve Koruma çeşitleri

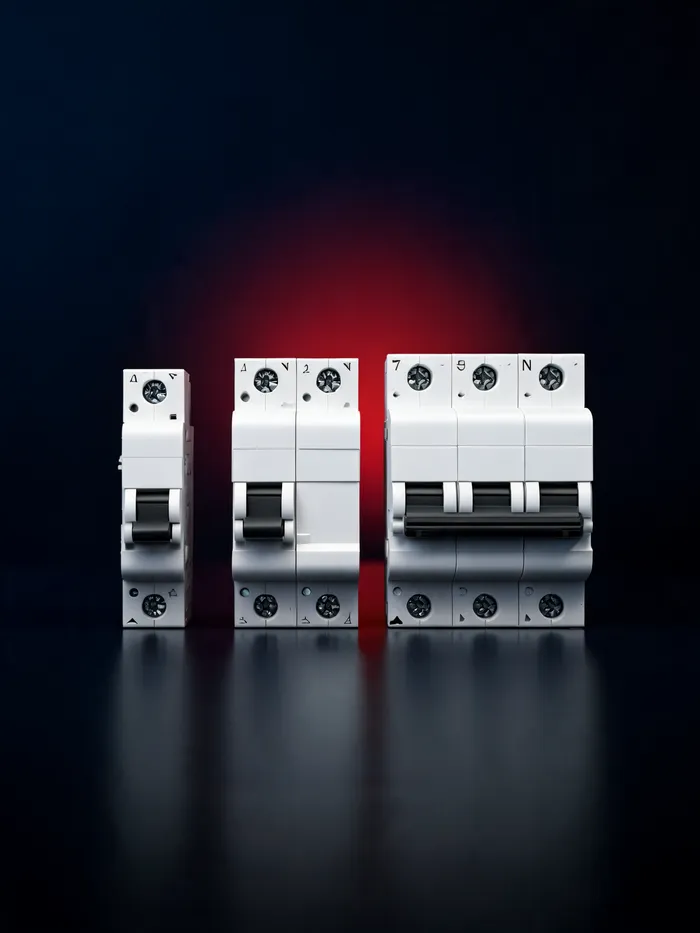

Otomatik Sigortalar

Aşırı akım ve kısa devreye karşı devreyi otomatik açan minyatür kesiciler. Anma akımı, açma eğrisi ve kesme kapasitesi üçlüsüne göre seçilir; eğri, yük tipinin çekeceği ilk akıma göre belirlenir.

Kutup sayısı 0,5 – 63, 17 kademe. Kesme kapasitesi 3 – 10 kA, 4 farklı değer. Akım 0,5 – 125 A, 20 farklı değer. Ürün serisi 3 seçenek: 5SL (221), 5SY (23), 5SP (12). Liste fiyatı 35,81 ₺ – 23.826,00 ₺ (KDV hariç). 486 üründen 305'i koli bazında satılıyor; koli adedi ve adet fiyatı listede birlikte görünür.

Otomatik Sigortalar alt başlıkları: C Tipi Otomatik Sigorta · B Tipi Otomatik Sigorta · DC Otomatik Sigorta.

Markalar: Siemens (256 ürün) · Schneider Electric (169 ürün) · Viko (61 ürün).

Otomatik Sigortalar seçerken bakılanlar:

• Anma akımı (A)
• Açma eğrisi (B / C / D)
• Kesme kapasitesi (kA)
• Kutup sayısı (1P, 1P+N, 3P, 3P+N)

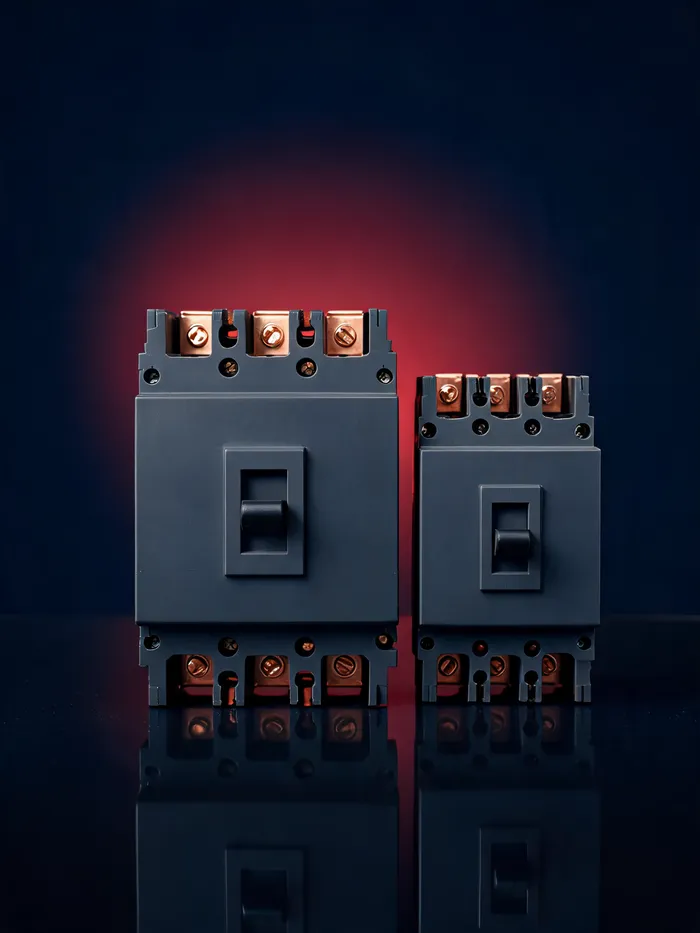

Kompakt ve Açık Şalterler

Compact NSX serisi kompakt güç şalterleri, ana pano girişinde ve besleme hatlarında aşırı yük ve kısa devre koruması sağlar. Çerçeve büyüklüğü (100-630 A), koruma ünitesi (termik-manyetik TM veya elektronik Micrologic) ve kesme kapasitesine (36-50 kA) göre seçilir.

Akım 20 – 1600 A, 21 kademe. Ürün serisi 10 seçenek: SENTRON 3VA1 (78), SENTRON 3VA (66), SENTRON 3VM1 (42), SENTRON 3WL (23), SENTRON 3VA2 (21), 3WA (13). Kesme kapasitesi 21,55 – 100 kA, 10 farklı değer. Kutup sayısı 3 – 4, 2 farklı değer. Ayar aralığı 34 seçenek: 112-160 A (9), 56-80 A (9), 88-125 A (9), 44-63 A (8), 70-100 A (7), 175-250 A (6). Liste fiyatı 678,00 ₺ – 1.359.818,00 ₺ (KDV hariç).

Kompakt ve Açık Şalterler alt başlıkları: Kompakt Güç Şalteri · Şalter Aksesuarı · Klasik Kompakt Şalter · Açık Tip Güç Şalteri (ACB) · Kompakt Otomatik Sigorta · Ekonomik Kompakt Şalter.

Markalar: Siemens (258 ürün) · Schneider Electric (72 ürün) · Viko (20 ürün).

Kompakt ve Açık Şalterler seçerken bakılanlar:

• Çerçeve akımı hattın taşıyacağı akıma göre belirlenir
• TM termik-manyetik ünite standart hat koruması içindir
• Micrologic elektronik ünite ayarlanabilir koruma sunar
• Kesme kapasitesi (kA) kısa devre akımına göre seçilir
• 3 kutup faz, 4 kutup faz + nötr koruması demektir

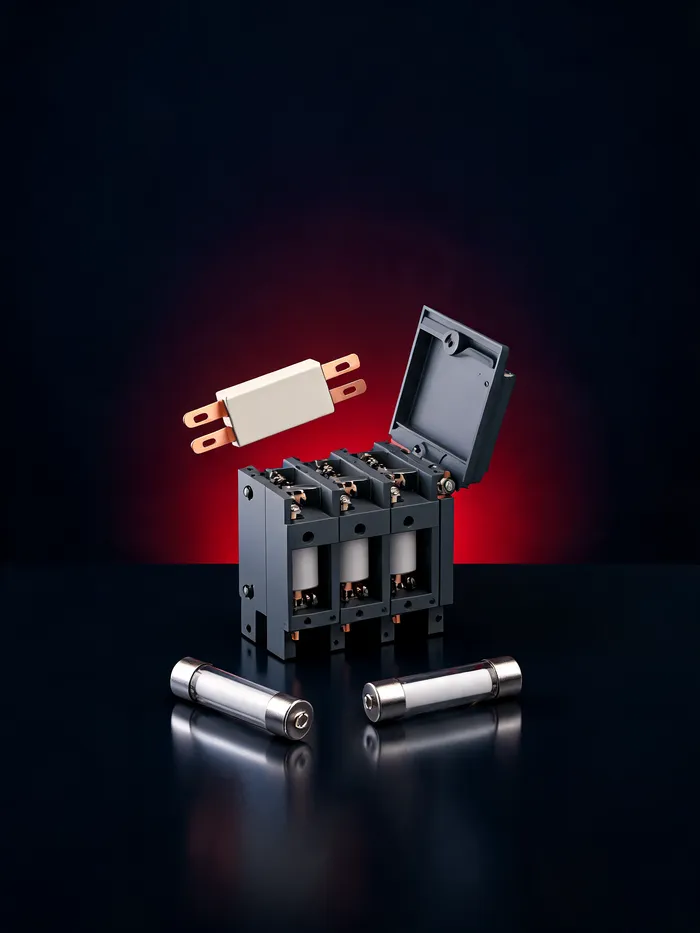

Sigorta & Yük Ayırıcı

Ana giriş ve dağıtım hatlarında akımı kesen yük ayırıcılar ile yüksek kesme kapasiteli bıçaklı/silindirik sigortalar. Hat akımı, boy ölçüsü ve tahrik yönü seçimi belirler.

Ürün serisi 11 seçenek: 3NA (57), 3KD (32), 3NW (32), 3NE (31), 3NP (19), SENTRON 3KC (6). Akım 2 – 1600 A, 34 farklı değer. Bobin/besleme gerilimi 5 seçenek: 690 V (22), 000 V (7), 500 V (1), 800 V (1), 900 V (1). Kutup sayısı 1 – 4, 3 farklı değer. Liste fiyatı 322,00 ₺ – 306.161,00 ₺ (KDV hariç). 189 üründen 114'ü koli bazında satılıyor; koli adedi ve adet fiyatı listede birlikte görünür.

Sigorta & Yük Ayırıcı alt başlıkları: NH Bıçaklı Sigorta · Yük Kesici Şalter · Kartuş (Silindirik) Sigorta · Yarı İletken Koruma Sigortası · Sigortalı Yük Ayırıcı · Transfer Şalteri · Minized Sigorta · NH Sigorta Altlığı · Sigorta Aksesuarı.

Markalar: Siemens (189 ürün).

Sigorta & Yük Ayırıcı seçerken bakılanlar:

• Anma akımı (A)
• Boy ölçüsü (Boy 00 / 1 / 2 / 3)
• Tahrik yönü (soldan / ortadan)
• Sigortalı mı sigortasız mı

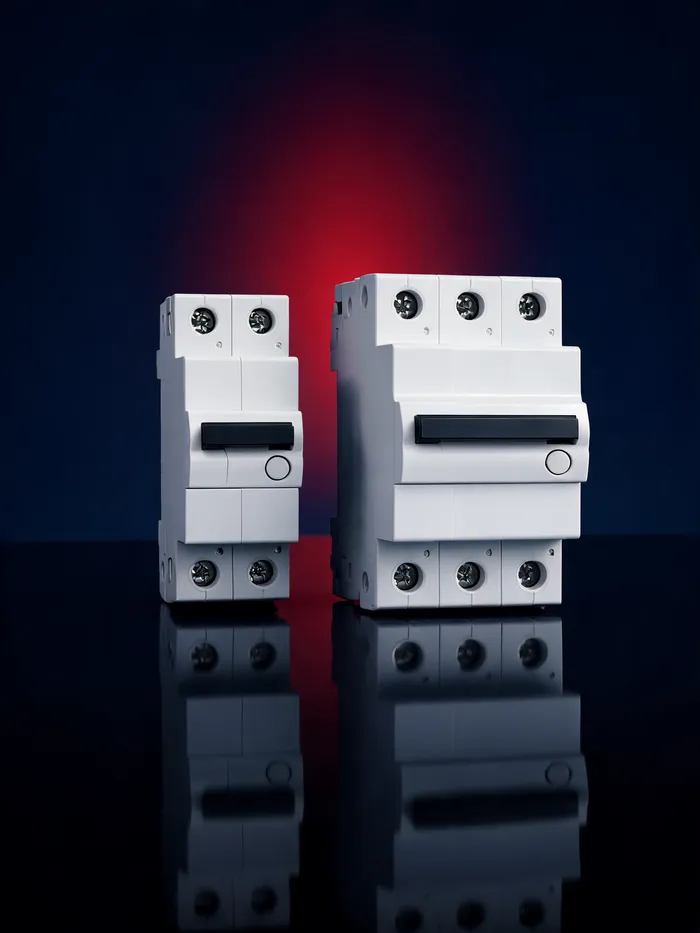

Kaçak Akım Koruma

Toprağa kaçan akımı algılayıp devreyi açan koruma cihazları. Hassasiyet (mA) can güvenliği mi yangın koruması mı hedeflendiğine, tip ise devredeki akımın biçimine göre seçilir.

Akım 6 – 125 A, 11 kademe. Kaçak akım hassasiyeti 30 – 300 mA, 2 farklı değer. Ürün serisi 4 seçenek: 5SV (46), Easy9 Pro (23), 5SU (12), 5SZ (11). Kutup sayısı 1 – 4, 4 farklı değer. Bobin/besleme gerilimi 4 seçenek: 400 V (25), 240 V (18), 230 V (7), 415 V (5). Liste fiyatı 2.114,56 ₺ – 111.534,00 ₺ (KDV hariç). 120 üründen 58'i koli bazında satılıyor; koli adedi ve adet fiyatı listede birlikte görünür.

Kaçak Akım Koruma alt başlıkları: Kaçak Akım Rölesi (RCCB) · Kaçak Akım Korumalı Otomat (RCBO).

Markalar: Siemens (69 ürün) · Viko (28 ürün) · Schneider Electric (23 ürün).

Kaçak Akım Koruma seçerken bakılanlar:

• Hassasiyet (30 mA / 300 mA)
• Tip (AC / A / F / B)
• Anma akımı (A)
• Kutup sayısı (2P / 4P)

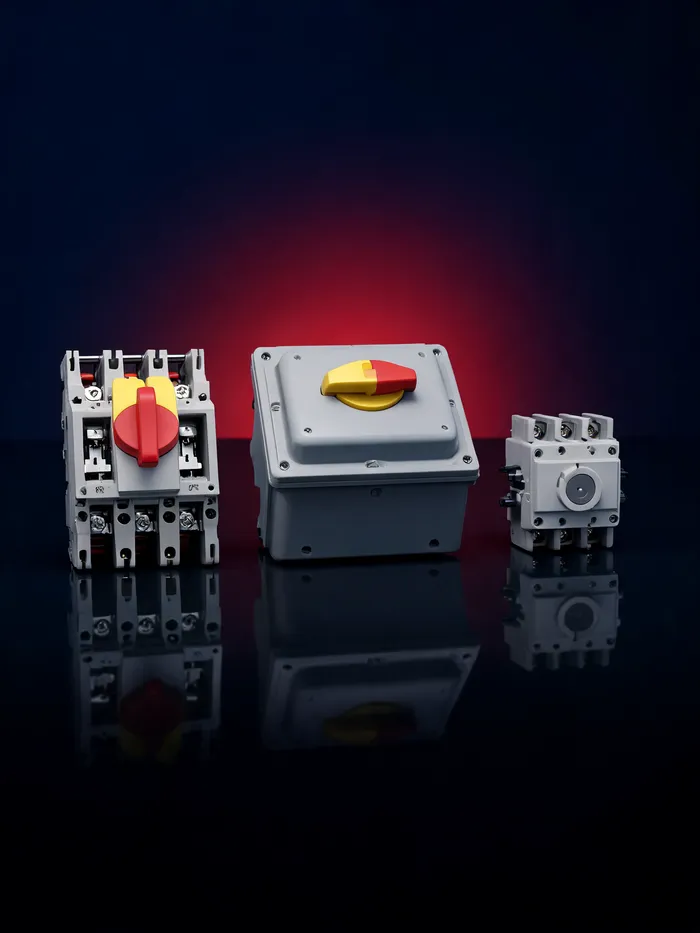

Şalter

Devreyi elle ayıran şalterler ve yük ayırıcıları. Anma akımı ve kutup sayısına göre ayrılır.

Ürün serisi 2 seçenek: 3LD (58), 3LF (6). Akım 16 – 250 A, 9 farklı değer. Liste fiyatı 326,00 ₺ – 44.965,00 ₺ (KDV hariç). 64 üründen 3'ü koli bazında satılıyor; koli adedi ve adet fiyatı listede birlikte görünür.

Şalter alt başlıkları: Ana Şalter · Paket Şalter.

Markalar: Siemens (64 ürün).

Şalter seçerken bakılanlar:

• Anma akımı (A)
• Kutup sayısı
• Pano içi / kapak montajı
• Kilitlenebilir kol ihtiyacı

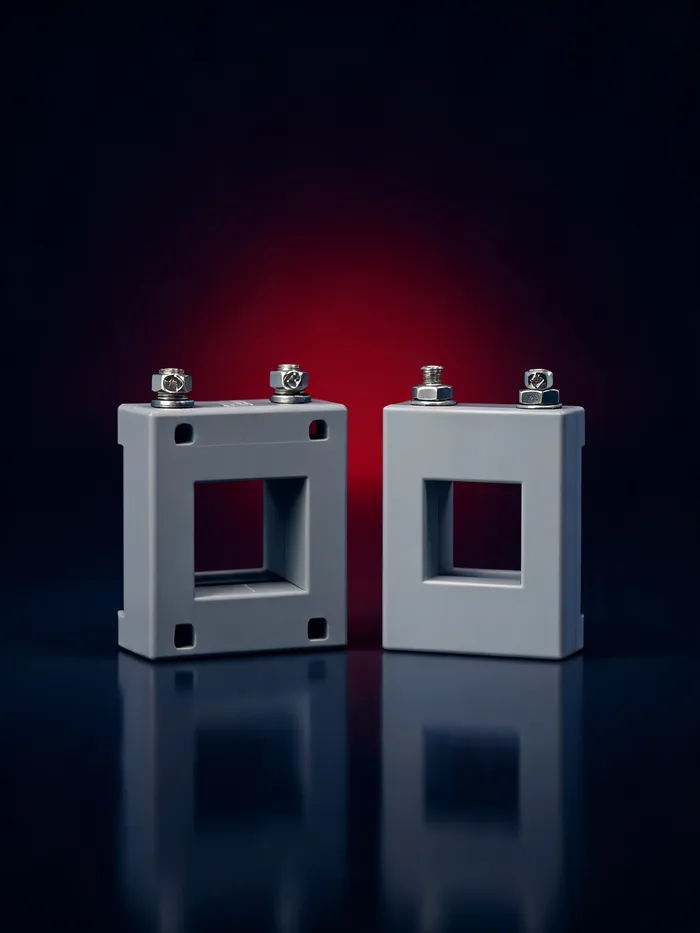

Akım Trafosu

Ana bara veya kablo üzerindeki akımı ölçüm cihazının okuyabileceği seviyeye indiren akım trafoları. Birincil akım, ikincil akım ve güç (VA) değerine göre seçilir.

Renk 3 seçenek: Gri (46), Mavi (2), Siyah (2). Akım 2 – 2500 A, 18 farklı değer. Liste fiyatı 241,76 ₺ – 46.088,00 ₺ (KDV hariç).

Markalar: WAGO (50 ürün) · Siemens (6 ürün).

Akım Trafosu seçerken bakılanlar:

• Birincil akım (ölçülecek hat akımı)
• İkincil akım (1 A / 5 A)
• Anma gücü (VA) — kablo mesafesi ve cihaz yüküne göre
• İletken/bara geçiş ölçüsü

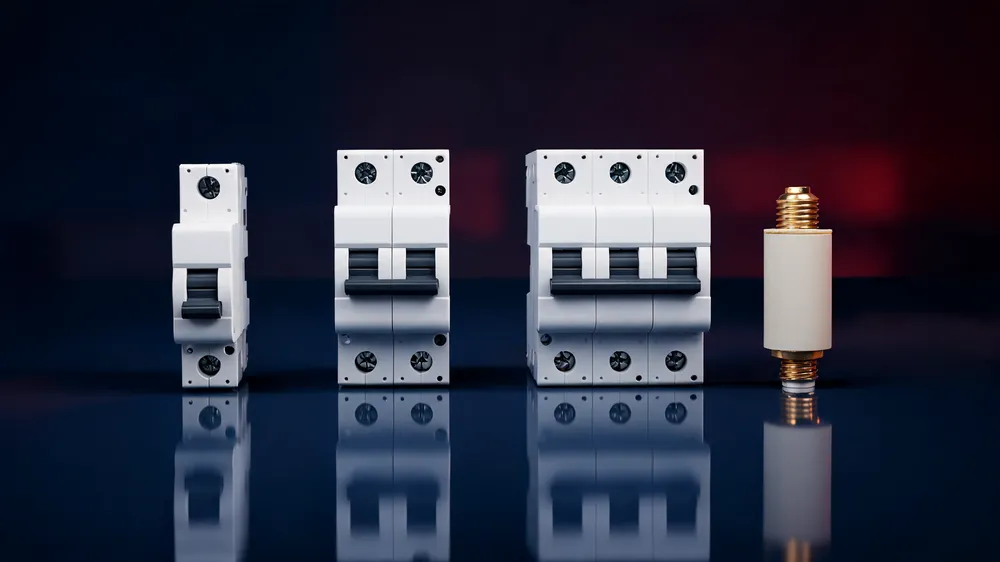

Sigortalar

Otomatik sigortalar; anma akımı, açma eğrisi (B/C) ve kesme kapasitesine göre seçilir. Kutup sayısı devrenin faz yapısına göre değişir.

Ürün serisi 3 seçenek: 5SE (11), 5SB (3), 5SH (3). Liste fiyatı 134,00 ₺ – 477,00 ₺ (KDV hariç). 17 üründen 17'yi koli bazında satılıyor; koli adedi ve adet fiyatı listede birlikte görünür.

Sigortalar alt başlıkları: Neozed Sigorta · Diazed Sigorta.

Markalar: Siemens (17 ürün).

Sigortalar seçerken bakılanlar:

• Anma akımı (A) korunacak hattın yüküne göre
• B eğrisi dirençli yükte, C eğrisi endüktif/motor yükünde kullanılır
• Kesme kapasitesi (kA) tesisin kısa devre akımına göre
• Kutup sayısı: 1P, 2P, 3P, 4P

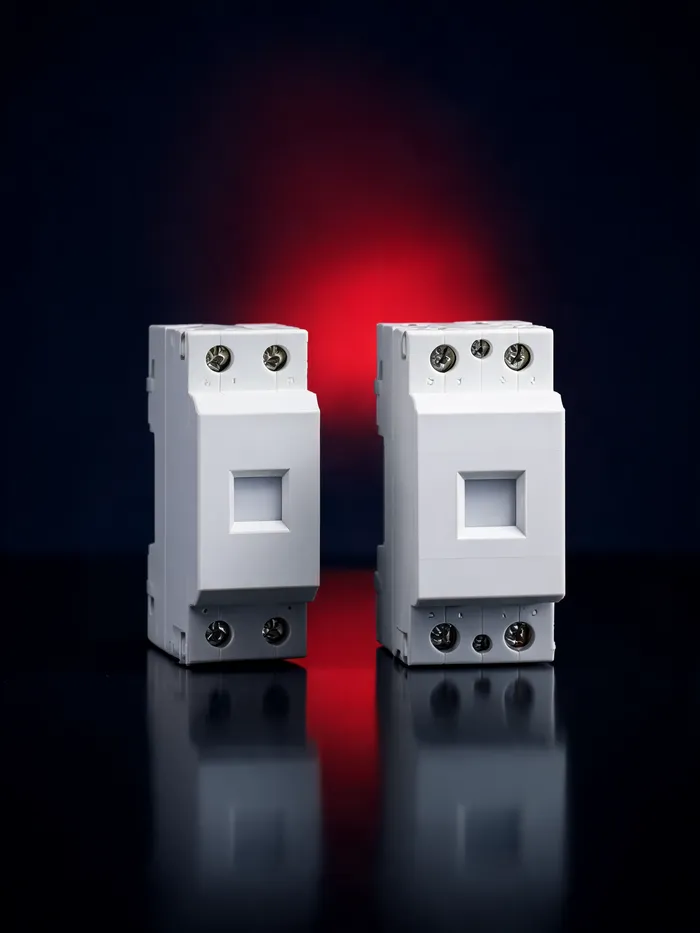

Parafudr

Yıldırım ve şebeke kaynaklı aşırı gerilim darbelerini toprağa akıtarak hassas cihazları koruyan parafudrlar (SPD). Tip (T1/T2/T3), boşaltma akımı ve koruma seviyesi tesisin maruziyetine göre seçilir.

Ürün serisi 2 seçenek: 5SD (12), Easy9 (4). Kesme kapasitesi 20 – 45 kA, 2 farklı değer. Kutup sayısı 1 – 3, 2 farklı değer. Liste fiyatı 4.656,88 ₺ – 87.084,00 ₺ (KDV hariç).

Markalar: Siemens (12 ürün) · Schneider Electric (4 ürün).

Parafudr seçerken bakılanlar:

• Tip 1 ana giriş, Tip 2 tali pano, Tip 3 cihaz yakını
• Boşaltma akımı (kA) bölgenin yıldırım yoğunluğuna göre
• Koruma seviyesi (Up) korunacak cihazın dayanımından düşük olmalı
• Parafudr öncesine uygun sigorta/ayırıcı konulur

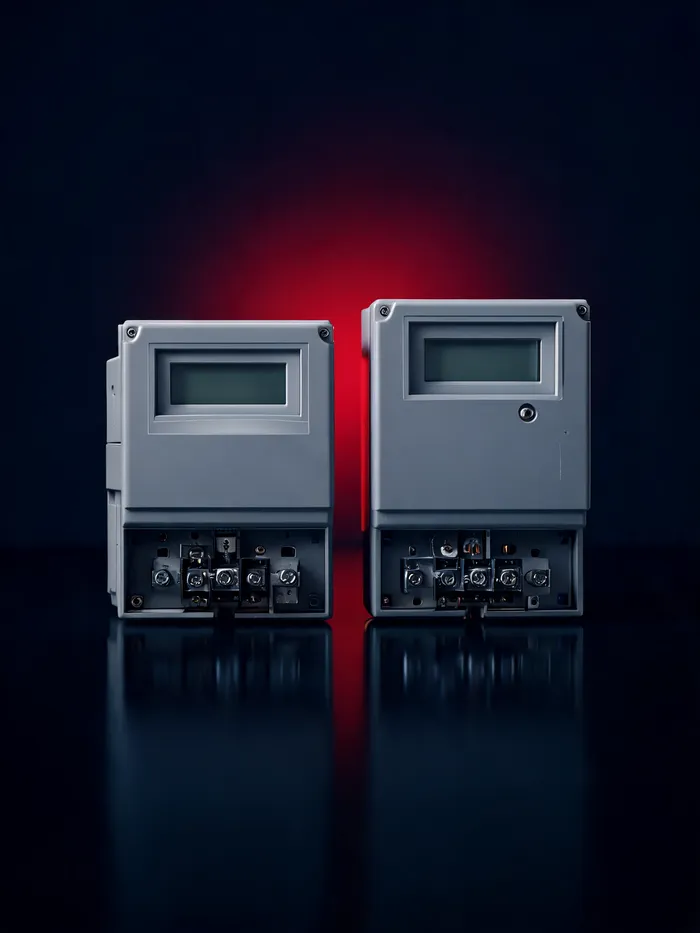

Elektrik Sayacı

Aboneye ait tüketimi ölçen elektronik elektrik sayaçları. Faz yapısı (monofaze / trifaze), bağlantı biçimi (doğrudan ya da akım trafolu) ve ölçülen büyüklük (yalnız aktif, veya aktif-reaktif kombi) seçimin üç ana ölçütüdür. Sanayi abonelerinde reaktif ceza riski nedeniyle kombi sayaç kullanılır.

Akım 90 – 100 A, 2 farklı değer. Faz 2 seçenek: 3 faz (2), 1 faz (1). Bobin/besleme gerilimi 2 seçenek: 3x230/400 V (2), 230 V (1). Liste fiyatı 1.823,17 ₺ – 10.440,26 ₺ (KDV hariç).

Elektrik Sayacı alt başlıkları: Trifaze Elektrik Sayacı · Monofaze Elektrik Sayacı · Kombi Sayaç (Aktif-Reaktif).

Markalar: Köhler (3 ürün).

Elektrik Sayacı seçerken bakılanlar:

• Faz yapısı: monofaze (230 V) ya da trifaze (3x230/400 V)
• Doğrudan bağlı sayaç akımı kendi taşır; akım trafolu (X/1A, X/5A) tipte akım trafosu AYRI seçilir
• Sanayi abonesinde aktif-reaktif kombi sayaç gerekir (reaktif ceza)
• Anma akımı (Imax) hattın akımını karşılamalı; 100 A hatta bakır iletken kesiti en az 25 mm² olmalı
• Ön ödemeli sayaç kiralık ve tahsilat riski olan abonelerde tercih edilir

Şalt ve Koruma markaları

Bu başlıkta 5 marka temsil ediliyor. Marka sayfasından o markanın tüm kalemlerine ulaşabilirsiniz.

• Siemens — 871 ürün; Otomatik Sigortalar, Kompakt ve Açık Şalterler, Sigorta & Yük Ayırıcı, Kaçak Akım Koruma, Şalter, Akım Trafosu, Sigortalar, Parafudr.
• Schneider Electric — 268 ürün; Otomatik Sigortalar, Kompakt ve Açık Şalterler, Kaçak Akım Koruma, Parafudr.
• Viko — 109 ürün; Otomatik Sigortalar, Kompakt ve Açık Şalterler, Kaçak Akım Koruma.
• WAGO — 50 ürün; Akım Trafosu.
• Köhler — 3 ürün; Elektrik Sayacı.

Şalt ve Koruma fiyatları

Aşağıdaki aralıklar katalogdaki güncel liste fiyatlarından hesaplanır; kampanya ve kur değişimiyle birlikte kendiliğinden güncellenir.

• Otomatik Sigortalar: 35,81 ₺ – 23.826,00 ₺ (486 ürün)
• Kompakt ve Açık Şalterler: 678,00 ₺ – 1.359.818,00 ₺ (350 ürün)
• Sigorta & Yük Ayırıcı: 322,00 ₺ – 306.161,00 ₺ (189 ürün)
• Kaçak Akım Koruma: 2.114,56 ₺ – 111.534,00 ₺ (120 ürün)
• Şalter: 326,00 ₺ – 44.965,00 ₺ (64 ürün)
• Akım Trafosu: 241,76 ₺ – 46.088,00 ₺ (56 ürün)
• Sigortalar: 134,00 ₺ – 477,00 ₺ (17 ürün)
• Parafudr: 4.656,88 ₺ – 87.084,00 ₺ (16 ürün)
• Elektrik Sayacı: 1.823,17 ₺ – 10.440,26 ₺ (3 ürün)

Koli adedi doğrulanmış ürünlerde koli fiyatı ve adet fiyatı listede birlikte görünür; adet bazında da sipariş verilebilir. Kablolar metre bazında kesilir. Proje bazlı miktarlarda özel fiyat için teklif isteyin.
